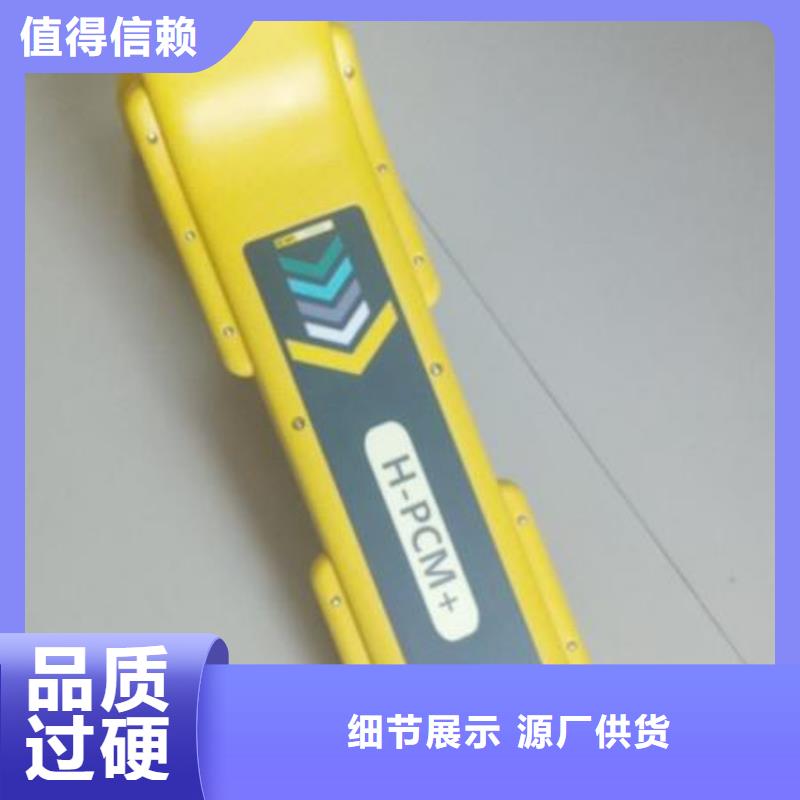

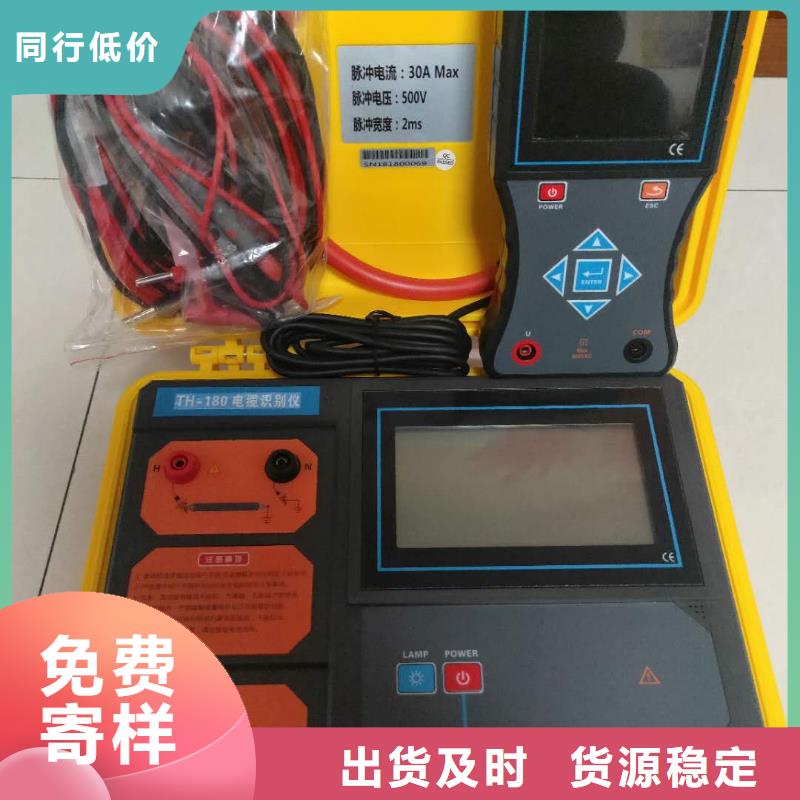

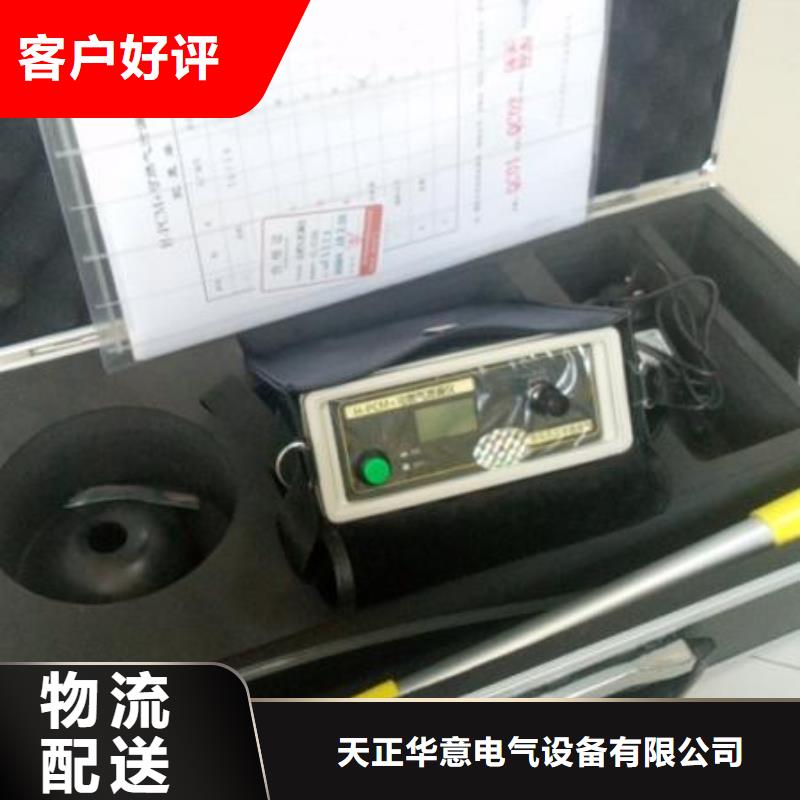

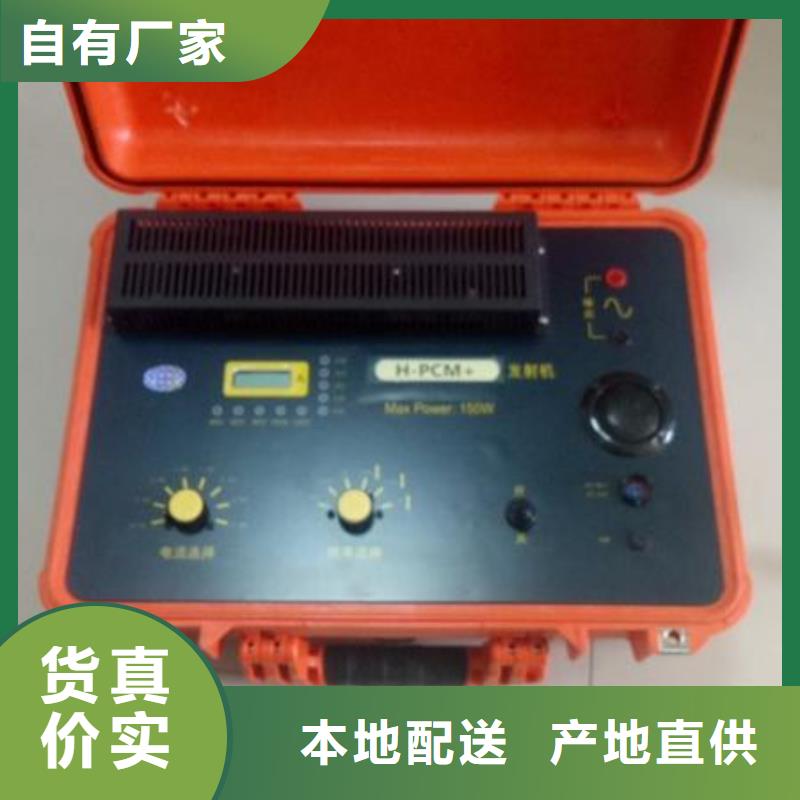

地下电缆管线探测仪操作1．基本操作发射机短按POWER键开关机， 有电源指示灯指示。LCD显示屏显示当前电池电量大小和脉冲信号信息。按背光键开关LCD背光灯。接收机短按POWER键开机，LCD显示功能菜单页面，若开机后LCD不断黑屏闪烁，可能电池电压不足，请充电，按POWER键关机，本仪表开机15分钟后自动进入预关机状态，30秒后自动关机，按下任意按键可退出预关机状态，仪表可继续工作。开机后进入功能选择界面：线缆识别、电压测量。按上下箭头键可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入线缆识别界面，显示信号强度电子表盘、增益强度、当前识别状态和电池电量信息；按左右箭头键调节增益强度1～5级，第5级信号放大强；按上下箭头键可以调节LCD背光亮度。进入电压测量界面，显示交流电压大小和和电池电量信息；按上下箭头键可以调节LCD背光亮度。2．发射机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。请确认目标电缆是否已经停电，两端的导体线芯是否已经与系统分开。发射机检查1、在把发射机接到电缆上之前请检查发射机的状态。2、输出信号检查：把红色鳄鱼夹测试线和黑色鳄鱼夹测试线连接到发射机相应的插座上，把红色鳄鱼夹和黑色鳄鱼夹短接，按下发射机开机键。3、将手持接收机的柔性线圈钳住测试线，发射机红色测试线信号输入柔性线圈上，按柔性线圈上箭头指向输入，接收机开机，绿色光栅顺时针动态指示，同时LCD下方显示“电缆识别成功”，并伴有“嘀”提示音，表示仪器能正常工作。若柔性线圈输入脉冲编码电流方向钳反，则红橙色光栅逆时针动态指示，LCD显示“非目标电缆”。4、发射机电池电量检查：按下开机键，LCD实时显示电池电量，当电池电压低于约9.5V时，有低电量符号显示时，表明电池欠压，需要充电。

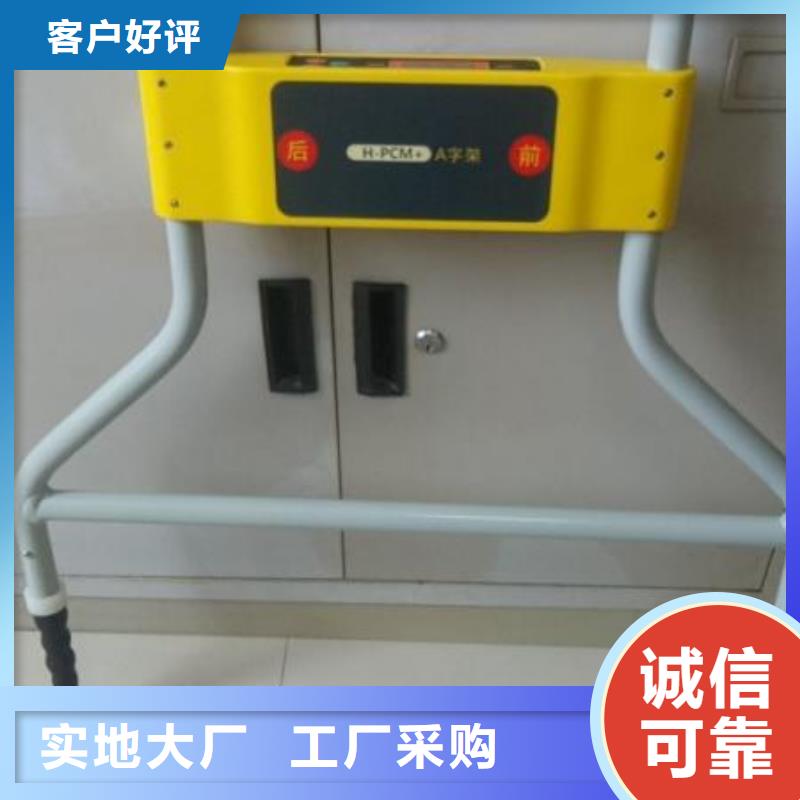

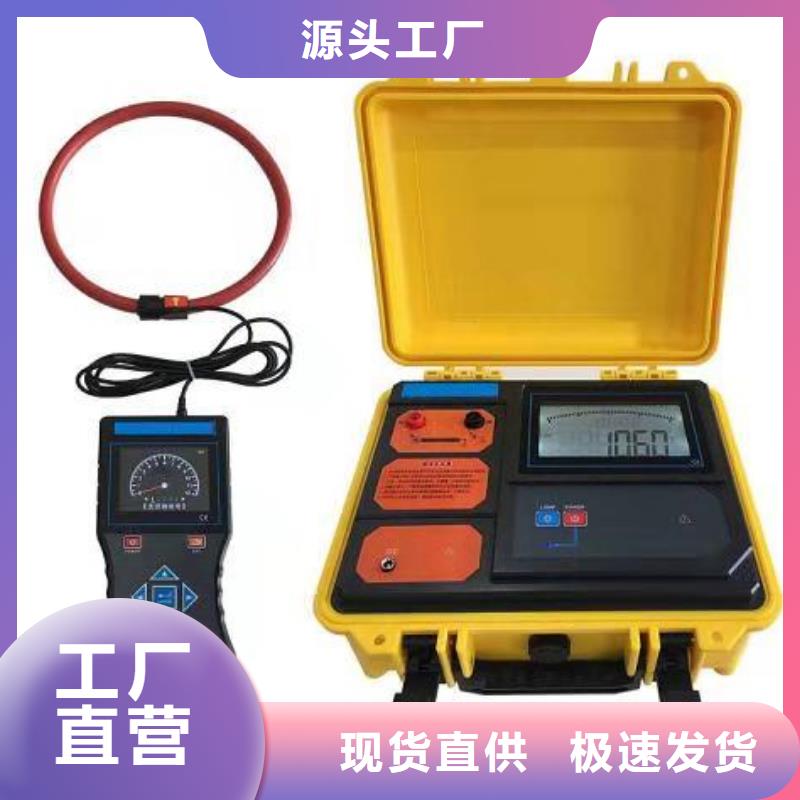

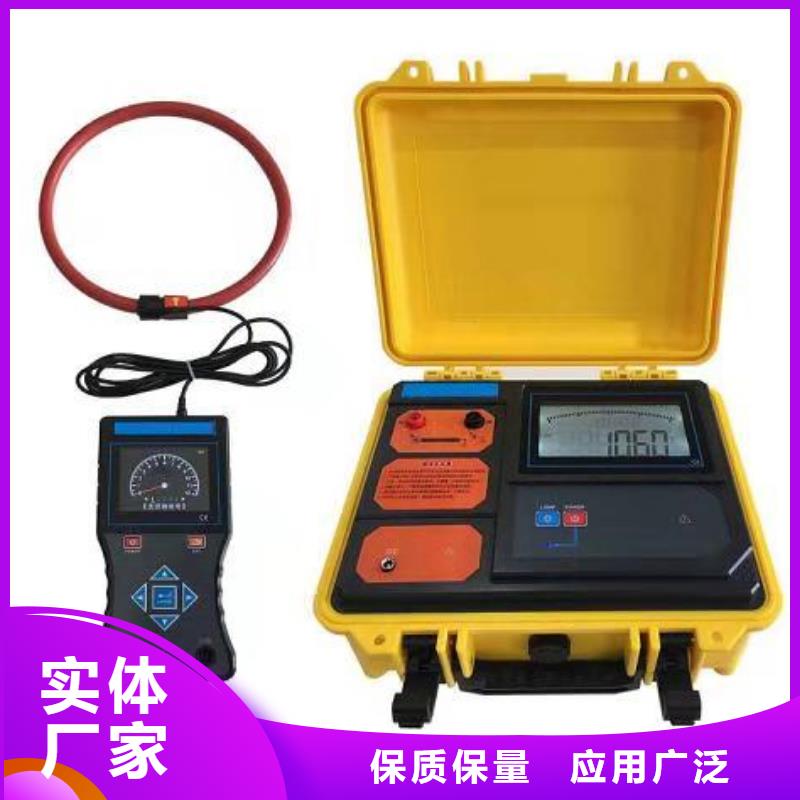

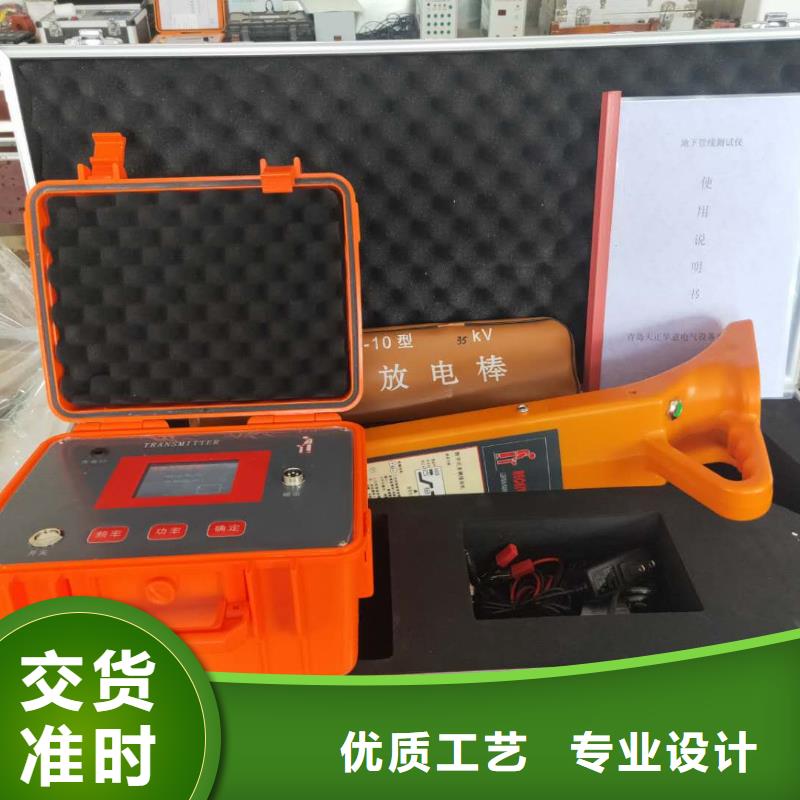

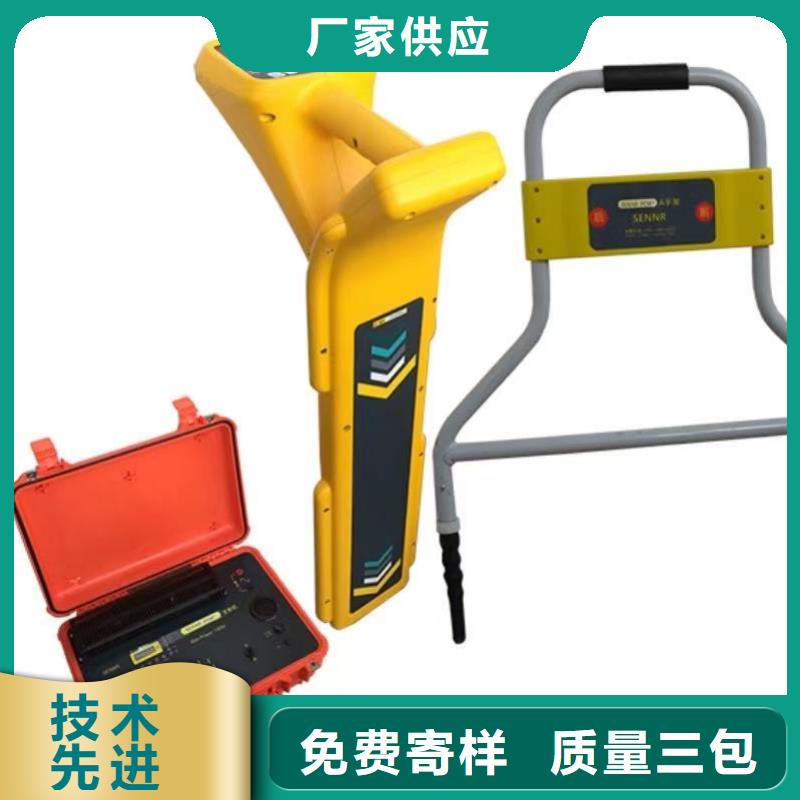

地下电缆管线探测仪 带电识别时：采用脉冲电流原理，四种发射频率625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。柔性电流钳：为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。
